Message CONTROLE DU CIRCUIT DE CHARGE Répondre en citant
Le circuit de charge électrique de votre quad (alternateur, régulateur de tension et batterie)

L'électricité est produite par l'alternateur qui génère un courant alternatif de 30 à 70 V, redressée en courant continu de 14V par le régulateur et enfin stockée dans la batterie

Contrairement à une automobile, l’alternateur n’est pas séparé du moteur et entrainé par une courroie de service, mais intégré au moteur, situé en bout de vilebrequin et donc entrainé directement par lui.

Un alternateur n'est rien d'autre qu'un aimant tournant, le ROTOR, passant devant un bobinage fixe, le STATOR. L'alternance des changements de polarités magnétiques produit un courant alternatif par induction électromagnétique. Ce courant alternatif passe ensuite par le régulateur de tension qui comme son nom l'indique a pour fonction de réguler la tension quelque soit le régime moteur, mais aussi d'éviter la surcharge de la batterie, surcharge qui pourrait entraîner son explosion.
(Un de nos adhérents y a eu droit !)  Le régulateur, comme j'ai dis précédemment,  a aussi entre-temps transformé le courant alternatif en courant continu !  Ce courant une fois généré, transformé, et régulé est stocké dans la batterie.

Il est important d'avoir conscience que la batterie ne peut que supporter une consommation électrique environ égale à la 1/2 puissance de l'alternateur (200 à 800w). Il faut donc être très attentif lorsque que l'on ajoute des équipements électriques genre éclairage puissant (c’est résolu avec les LEDS) afin de ne pas déséquilibrer le dispositif de recharge et pomper trop sur la batterie.




L'alternateur et le régulateur :





Pour les adhérents qui souhaitent réaliser de sérieuses économies en cas de défaillance d’un de ces organes essentiels à un bon fonctionnement de leur quad, voici quelques conseils :

Comment vérifier le circuit de charge électrique de votre quad :

1. On commence par le plus simple: Vérifiez le câblage et les prises, l'ensemble du cheminement entre la sortie de l'alternateur et la batterie doit être en parfait état.  Il peut être nécessaire quand plusieurs tests ne se recoupent pas de vérifier l'état du cuivre composant les fils, il faut pour cela procéder visuellement en dénudant de quelques mm² les fils et vérifier que le cuivre est rouge et brillant.  L'ohmmètre sera aussi utile pour confirmer que la conductivité est optimum.  Lors du remontage des prises, la plupart du temps de type marine et donc étanches à l'eau, pulvérisez du produit anti-humidité / améliorant les contacts, le WD40 est l'ami de notre quad car il s'utilise un peu partout comme son collègue SVITOL de chez Bardhal.

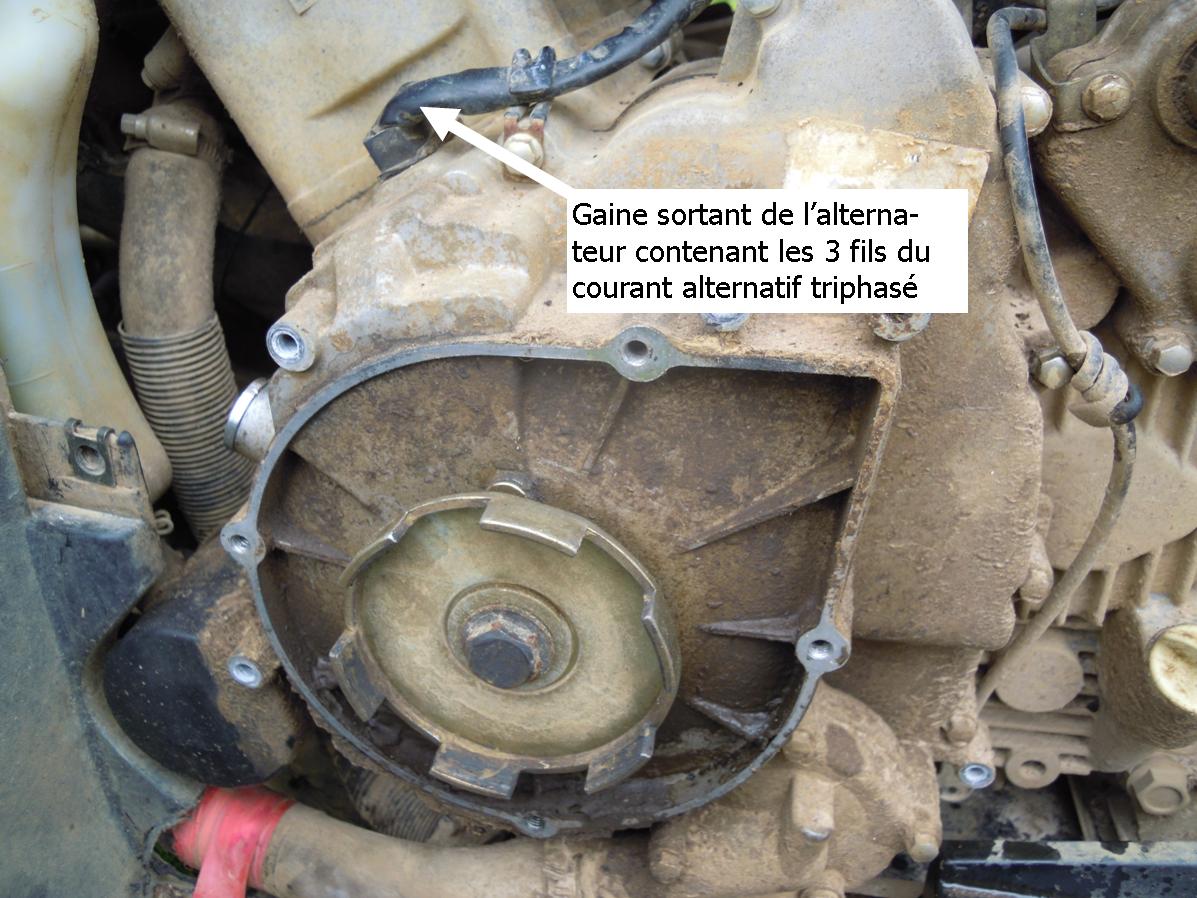

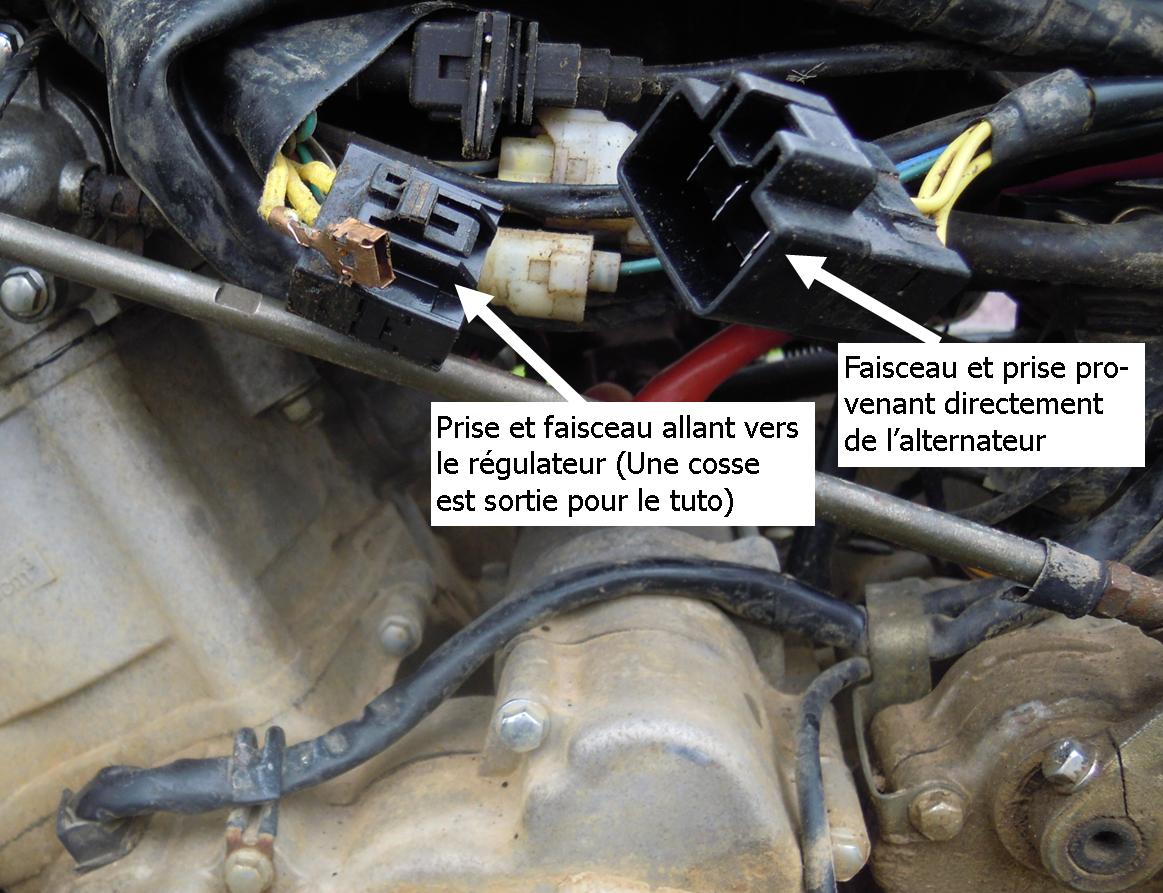

2. L'alternateur triphasé : avant de démarrer votre moteur, débrancher la prise de sortie de l'alternateur puis contrôlez avec un voltmètre la tension entre chaque paires de fils (Ils sont arbitrairement A, B, et C. Trois paires donc : AB, BC et AC. Les trois tensions alternatives doivent être égale et bien supérieure à 30 V, surtout en montant le régime moteur. Si vous n’avez aucune tension sur au moins une paire, votre stator est HS ! Dernier point, avec un ohmmètre il faut vérifier que chaque fil est bien isolé, donc aucune réaction de l'appareil en reliant A/masse, B/masse, C/masse, la résistivité doit être illimitée, preuve d'une bonne isolation.. Toujours avec l'ohmmètre, mesurez chaque paire AB, BC et AC afin de tester la continuité des bobinages, selon mon manuel d'atelier on doit constater une très légère résistivité comprise entre 0,1 et 3 ohms ;  sur votre alternateur ça doit être obligatoirement très
proche de ces valeurs. Si une ou plusieurs des valeurs relevées sont inférieures c'est que plusieurs spires sont court-circuitées, des valeurs supérieures indique au contraire un mauvais contact: fil abimé ou soudure défectueuse.
(Je ne traite pas ici des alternateurs monophasés jamais rencontré pour ma part sur un quad)

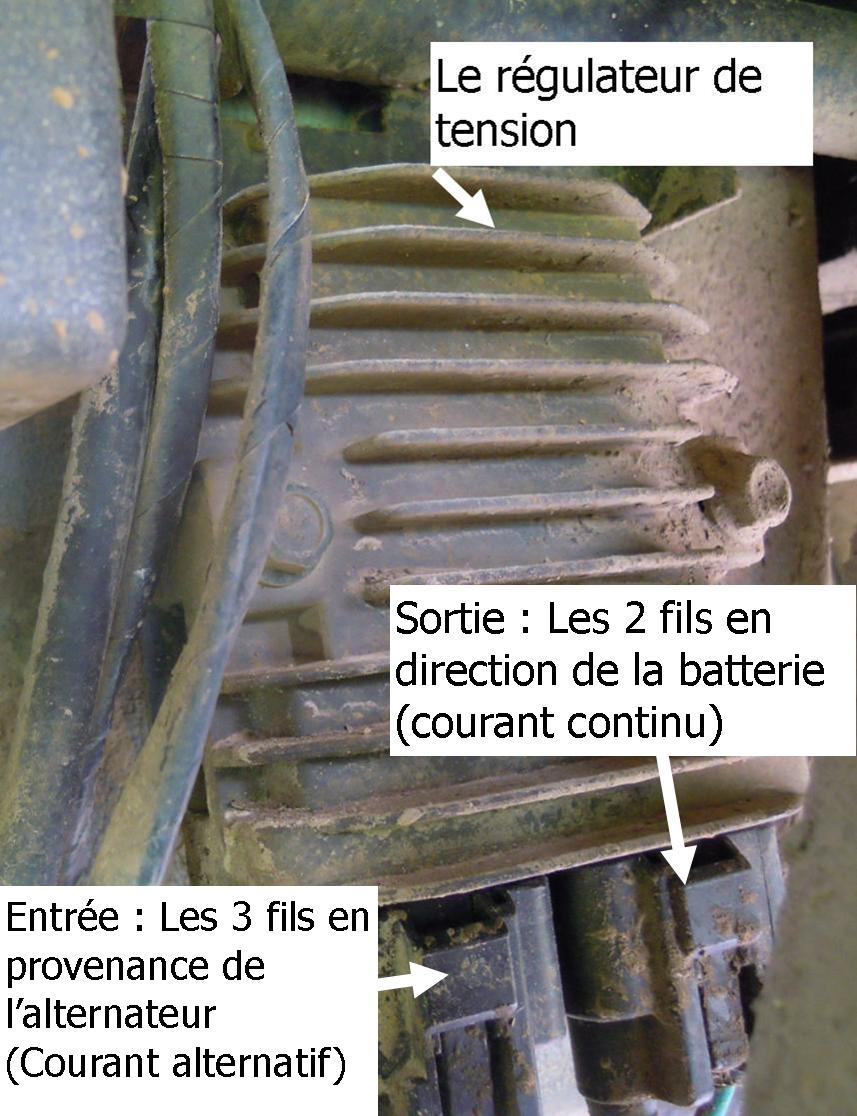

3. Le régulateur : moteur arrêté, vérifiez la tension aux bornes de votre batterie, elle doit être entre 12,5 Volts et 13,5 Volts (là c’est du courant continu), puis démarrez le moteur et contrôlez à nouveau la tension qui doit être entre 13.5 Volts et 14.5 Volts. Si celle-ci est toujours à la même tension que moteur à l’arrêt ou bien supérieure à 18 Volts votre régulateur est HS.

4. La batterie : suite à la vérification de votre alternateur et de votre régulateur, il ne vous reste plus que la batterie à contrôler. Par principe si votre alternateur et votre régulateur sont bons il y a de très forte chance que votre batterie soit HS si sa tension est inférieure à 12volts. Mais reste à le prouver : le plus simple mettez un Voltmètre aux bornes de la batterie et appuyez sur le bouton du démarreur. Si la tension de celle-ci chute en dessous vers les 11 Volts votre batterie est HS !
Un autre indice peut se fait entendre : un bruit de « tac, tac, tac », c’est le relais de démarreur qui se colle avec le peu de tension restante et se décolle aussitôt dès qu’il alimente le démarreur.












C'est bien plus long à écrire ce tuto, à monter les photos et schéma, qu'à faire ces opérations sur votre véhicule.

 J’espère vous avoir été utile, car j’ai appris récemment qu’un concessionnaire, déjà défavorablement connu, changeait la batterie mais aussi le régulateur ou l’alternateur !
Et là je ne vous dis pas la facture !

En règle générale, si vous mettez à réparer chez votre concess même semblant sérieux, réclamez toujours les pièces changées, il sera toujours temps de les faire examiner par un ami qui a quelques compétences.
